El Ring Jet Diffuser és un dispositiu de distribució del flux d'aire d'alta{0}}eficiència dissenyat per a sistemes de climatització (calefacció, ventilació i aire condicionat). Aprofitant la seva estructura de raig anular única, trenca amb les limitacions de les sortides d'aire tradicionals, permetent un control precís del flux d'aire. Adequat per a diferents escenaris, com ara edificis comercials, locals públics i plantes industrials, ajuda a crear un ambient d'aire interior còmode i -energèticament eficient.
S'utilitzen per a condicions de llançament llarg amb un angle de rotació de 60 graus.
Asseguren un alt corrent d'aire amb una pèrdua de pressió reduïda.
JD-VF té un nucli interior amb un angle de rotació horitzontal de 360 graus.
Poden ser de múltiples dissenys amb un panell.
Material: Són de xapa d'alumini.
Muntatge: muntatge al sostre o a la paret mitjançant cargols, o recollit en un conducte circular.
Acabat: recobriment en pols blanc Ral9016, Ral9010 o color personalitzat.
Taula de selecció de JD-VC (JD-VC1/JD-VC2)
| A | B | C(JD-VC1) | C(JD-VC2) |
|---|---|---|---|
| 150 | 50 | 60 | 140 |
| 200 | 50 | 60 | 140 |
| 250 | 50 | 60 | 140 |
| 300 | 50 | 60 | 140 |
| 350 | 50 | 60 | 140 |
| 400 | 50 | 60 | 140 |
DIFUSOR DE JET D'ANELL
Dades de mida JD-VF
| Sizw | A | B | C | D | E |
|---|---|---|---|---|---|
| 150 | 95 | - | 150 | 155 | 145 |
| 200 | 95 | 150 | 190 | 205 | 155 |
| 250 | 95 | 180 | 250 | 260 | 155 |
| 315 | 100 | 200 | 285 | 295 | 155 |
| 350 | 100 | 225 | 335 | 340 | 155 |
Cas del projecte de conductes pre-aïllades
|

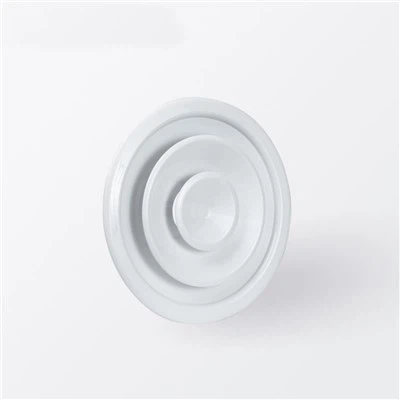

Nom del producte |
Difusor de sostre rodó |
|
Material |
Alumini |
|
Instal·lació |
muntat al sostre/paret |
|
Funció |
subministrament d'aire |
|
Gruix |
1,0 mm |
|
Mida |
Mida personalitzada |
|
Accessoris |
Amortidor de fulla oposat opcional |
|
Color |
RAL9016/RAL9010 |
|
paquet |
10PCS/CTN |
|
Tipus |
Unitats terminals aèries |
|
Paraules clau del producte |
difusor de sostre rodó, difusor de sistema de climatització |
